| Menşe yeri: | Jingsu Çin |
|---|---|
| Marka adı: | AIPREL |
| Sertifika: | CE,CCS,DNV,ISO |
| Model numarası: | Plakalı Tip Kondenser Eşanjör |
| Min sipariş miktarı: | 1 |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | standart karton |
| Teslim süresi: | 1-2 Hafta |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 100 set |
| Şart: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| Maksimum çalışma basıncı: | 3.0Mpa | Uygulama: | Soğutma Parçaları, ilaç, Isı Transferi, Güç, HVAC |
| Plaka malzemesi: | Hastelloy, C276, Titanyum Nikel, 904L, 254SMO, ss304, ss316 | ||
| Vurgulamak: | plakalı ısı eşanjörü kondansatörü,plakalı çerçeve eşanjörü |
||

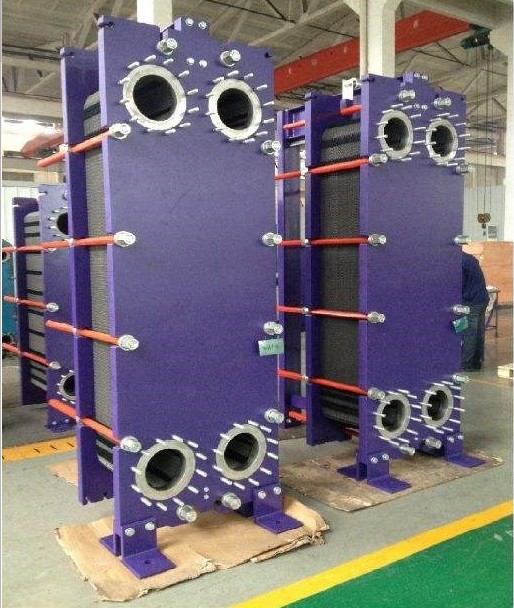

Yüksek Verimlilik Endüstrisi için Contalı Plakalı Kondenser Eşanjör
Özellik
1. Yüksek ısı transfer katsayısı
5. Tıkanmayı önlemek için her türlü ürünü içerebilir
6. Plakalar arasında metal temas noktası olmaması, ölü Açı oluşumunu kesinlikle önler
7. 0,4 mm-1,0 mm plakanın kalınlığı, plakanın sertliğini güçlendirmek için elverişlidir
8. Kirlenme oranını, plaka numarasını ve maliyeti en aza indirin.
Plate Condeer, bir tür plakalı ısı eşanjörüdür.
Plakalı soğutucu temel olarak iki parçadan oluşur: bir çerçeve ve bir plaka.Çeşitli malzemelerden yapılmış levhalar, çeşitli aşındırıcı aletlerle çeşitli şekillerde oluklara bastırılır ve ortamın akış yolu için tabakaların dört köşesinde açısal delikler oluşturulur, levhalar Çevre ve köşe deliği sızdırmaz hale getirilir. lastik conta.Çerçeve, sabit bir baskı plakası, hareketli bir baskı plakası, üst ve alt kılavuz çubuklar ve sıkıştırma cıvatalarından oluşur.Plaka soğutucusu, plakayı sabit bir basınçta üst üste binecek şekilde monte etmek için kullanılır.Sıkı plaka, ortada hareketli baskı plakası ve daha sonra sıkıştırma cıvataları ile sıkıştırılır.Çeşitli levhalar arasında ince bir dikdörtgen kanal oluşturulur ve yarım levhalar üzerinden ısı alışverişi gerçekleştirilir.Geleneksel boru tipi soğutucu ile karşılaştırıldığında, ısı aktarım katsayısı aynı akış direnci ve pompa güç tüketimi altında çok daha yüksektir ve boru soğutucuyu uygulanabilir aralıkta değiştirme eğilimi vardır.
Tasarım Prensibi
Bir plakalı kondansatör, vakum koşulları altında bir buharlaştırma veya damıtma sistemine dayalı olarak buharı yoğunlaştırmak için geliştirilmiş bir kondansatördür.Yarı kaynak tekniğine dayanan plakalı kondansatör, özel plaka paketi ve contalardan oluşur.Soğutma ortamı contalı bir kanalda ısıtılır ve buhar kaynak kanalında yoğunlaştırılır.Buharın büyük bir girişi ve küçük bir yoğuşma çıkışı vardır.
Önerilen Uygulamalar
Plakalı kondansatör, öncelikle bir buharlaştırma veya damıtma sisteminde buharın yoğunlaşması olarak bir plakalı buharlaştırıcı ile birlikte kullanılır.Örneğin, şurup 3 etkili buharlaştırma sisteminde buharın yoğunlaşması, suyu 3 etkili buharlaştırma sisteminde buharın yoğunlaşması ve etanol endüstrisindeki etanol konsantrasyonunun çok etkili buharlaştırma sisteminde buharın yoğunlaşması, ve benzerleri.Plakalı kondansatör, yüksek ısı değişim etkisi, düşük girdi maliyeti ve uygun bakım çalışması nedeniyle giderek daha fazla yoğuşma durumunda kullanılmaktadır.
| Tür | Plaka Kondansatör |
| Plaka Malzemesi | Ti / SS316 / SS303 veya OEM |
| Conta Malzemesi | NBR / EPDM |
| Marka | GOJE |
| Uygulama | Endüstriyel süreç |
Plakalı kondansatörün avantajları nelerdir?
1. Yüksek verimlilik ve enerji tasarrufu: Kabuk ve borulu ısı eşanjörünün ısı verimliliğinden 3 ila 5 kat daha fazla.
2, kompakt yapı: plakalı eşanjör plakaları, diğer ısı eşanjörü türlerine kıyasla yakından düzenlenmiştir, plakalı ısı eşanjörü daha az taban alanına ve alana sahiptir.
3. Temizlemesi ve sökmesi kolay: Plakalı ısı eşanjörü, kelepçe plakasını kelepçeleme cıvataları ile kelepçeler, bu nedenle sökülüp takılması uygundur.
4, uzun servis ömrü: plakalı eşanjör paslanmaz çelik veya titanyum alaşımlı plakadan yapılmıştır, çeşitli aşındırıcı ortamlara direnebilir, lastik pedler isteğe göre değiştirilebilir ve kolayca takılabilir, demonte edilebilir ve onarılabilir.
5. Uyarlanabilirlik: Plakalı ısı eşanjörü plakası, ihtiyaca göre artırılabilen veya azaltılabilen bağımsız bir bileşendir ve çeşitli formlara sahiptir;farklı süreçlerin çeşitli gereksinimlerine uygulanabilir.
