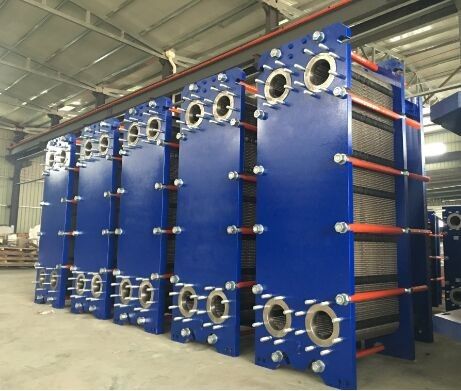

NBR Conta 316L 3.0MPa Plakalı Çerçeve Eşanjör

Kimya endüstrisi ve soğutma için profesyonel üretim plakalı ısı eşanjörü ekonomizörü

Plakalı ısı eşanjörü, aralarında ısı transferinin gerçekleşeceği iki sıvının geçişi için lombozlu bir paket oluklu metal plakadan oluşur.Plaka paketi, sabit bir çerçeve plakası ile hareketli bir baskı plakası arasına monte edilir ve cıvataları sıkarak sıkıştırılır.Plakalar, plakalar arası kanalı kapatan ve sıvıları alternatif kanallara yönlendiren bir conta ile donatılmıştır.Plaka sayısı akış hızı, sıvıların fiziksel özellikleri, basınç düşüşü ve sıcaklık programı ile belirlenir.Plaka olukları sıvı türbülansını teşvik eder ve plakaları diferansiyel basınca karşı destekler.Çerçeve plakası ve baskı plakası, bir üst taşıma çubuğuna asılır ve her ikisi de bir destek sütununa sabitlenmiş olan bir alt kılavuz çubuğu tarafından yerleştirilir.Bağlantılar çerçeve plakasında veya sıvılardan biri veya her ikisi ünite içinde tek bir geçişten fazlasını yapıyorsa çerçeve ve baskı plakalarında bulunur.

.

Verimli ısı transferi
Contalı plaka ve çerçeve ısı eşanjörleri (GPHE'ler) az yer kaplayan kompakt ekipmanda verimli ısı transferi sağlar - kabuk ve borulu ısı eşanjörlerinden çok daha küçük ve daha verimli.

Avantaj:

Diğer ısı eşanjörleri ile karşılaştırıldığında, plakalı ısı eşanjörleri daha geniş yüzey alanına sahiptir.Birlikte sıkıştırılmış bir dizi ince metal plakadan oluşurlar.Conta, form akış kanalı ile ısı transfer plakasına tutturulur ve akışkanın sızdırmazlığını sağlar.Farklı malzemelerin farklı kanalları vardır ve dönüşümlü olarak ilgili akış yollarında.Dışarıya sızmayacaklar.Isı transfer plakası sayısı akışkan miktarı, akışkanın fiziksel özellikleri, basınç düşüşü ve ısıl duruma göre belirlenir.Maksimum ısı transfer alanını artırmak için her plaka olukludur.

Conta Plakalı Eşanjörün Yapısı:

Plakalı eşanjör, ısı transfer plakası, sızdırmazlık contası, sıkıştırma plakası, yukarı ve aşağı kılavuz çubuğu, sütun, tutma cıvataları ve diğer önemli parçalardan oluşur.

• Sac malzemeye ve uygulamaya giriş:

  malzeme	uygulama
  SUS304 / SUS316L	Arıtılmış su, nehir suyu, gıda yağı, mineral yağ
  Titanyum / Paladyum	Deniz suyu, tuzlu su, tuzlu madde
  Hadtelloy Alaşımı / C-276	Konsantre sülfürik asit, hidroklorik asit, fosforik asit
  Ni / Nikel	Yüksek sıcaklık ve yüksek konsantrasyonlu kostik soda



•

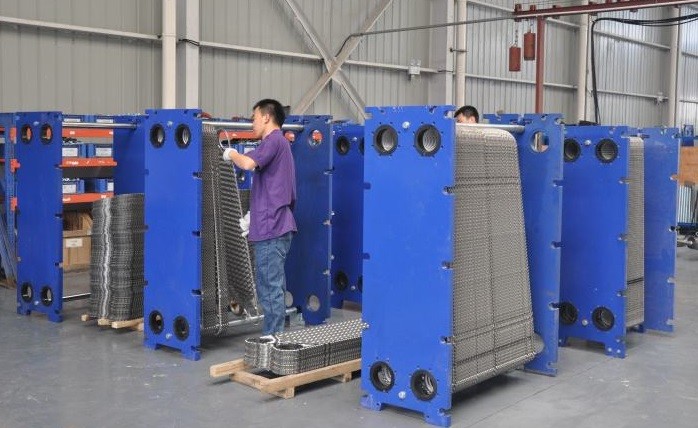

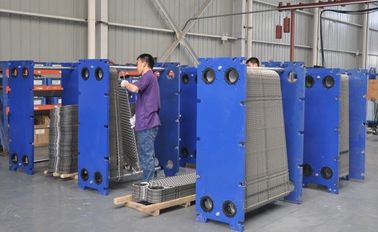

  100.000 metrekareyi aşan tüm üretim tesisleriyle birlikte, 20.000'den fazla ısı eşanjörü ve milloins ısı eşanjörü aksesuarları üreterek, bizi dünyanın en büyük ısı değişim ekipmanı ve aksesuar üreticilerinden biri yapıyor.
