| Menşe yeri: | Jiangsu Çin |
|---|---|
| Marka adı: | AIPREL |
| Sertifika: | ISO9001 |

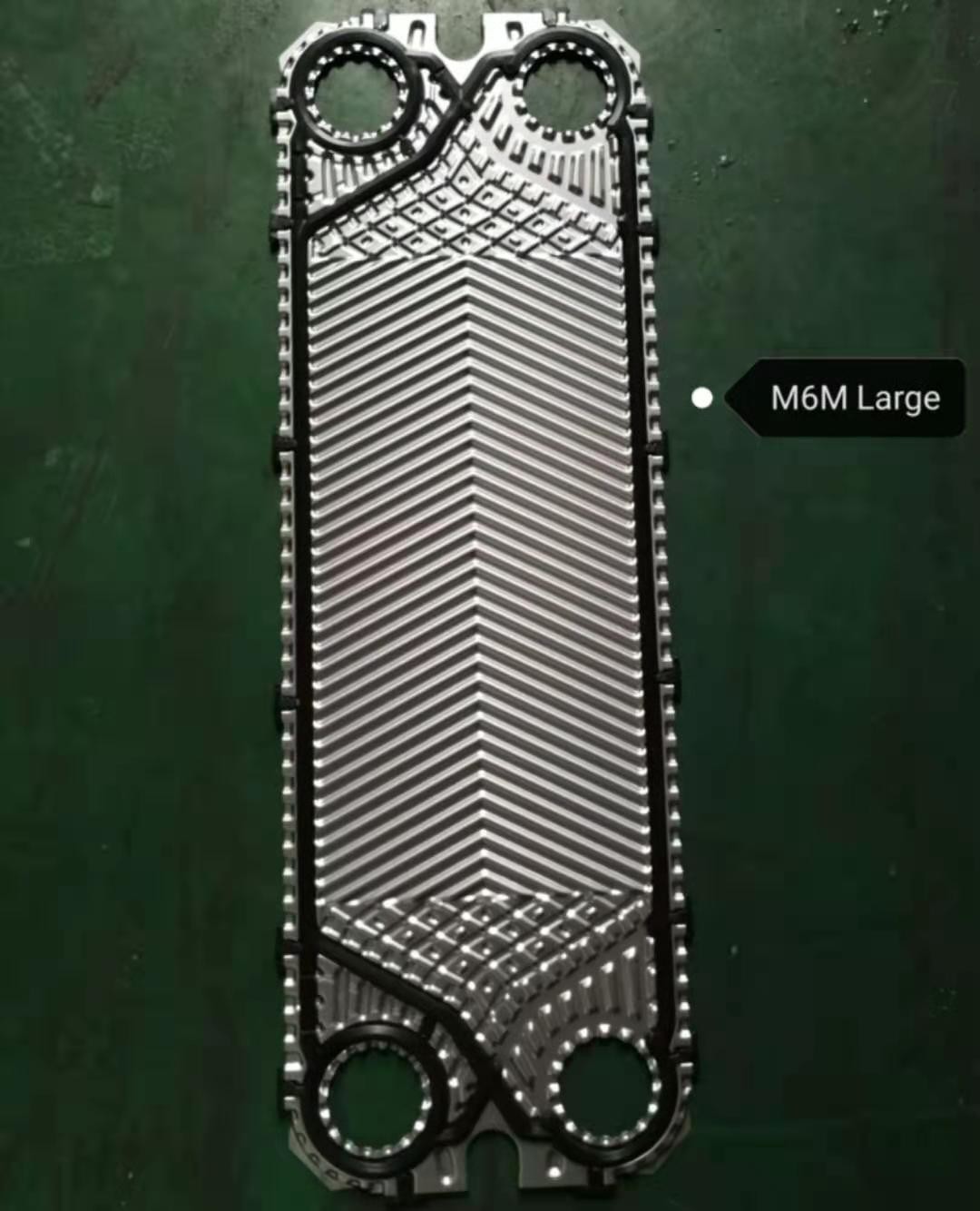

| Model numarası: | M6M |
| Min sipariş miktarı: | 1 |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | standart karton |
| Teslim süresi: | 1-2 Hafta |
| Ödeme koşulları: | L / C, T / T |
| Yetenek temini: | Ayda 10.000 set |
| tip: | Conta | Uygulama: | Isıtıcı Parçaları, Soğutma Parçaları, evrensel araç, Isı değişimi, Sanayi Isıtma İşlemi |
|---|---|---|---|
| Garanti: | 1 yıl | Conta Malzemesi: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| plaka kalınlığı: | 0,5 / 0,6 / 0,8 mm, 1 mm, 0,5 mm ila 0,7 mm mevcut | Maksimum basınç: | 2 MPa (20 bar) |
| Orta: | Saflık ortamı, yağ, gaz, hava, su | ||

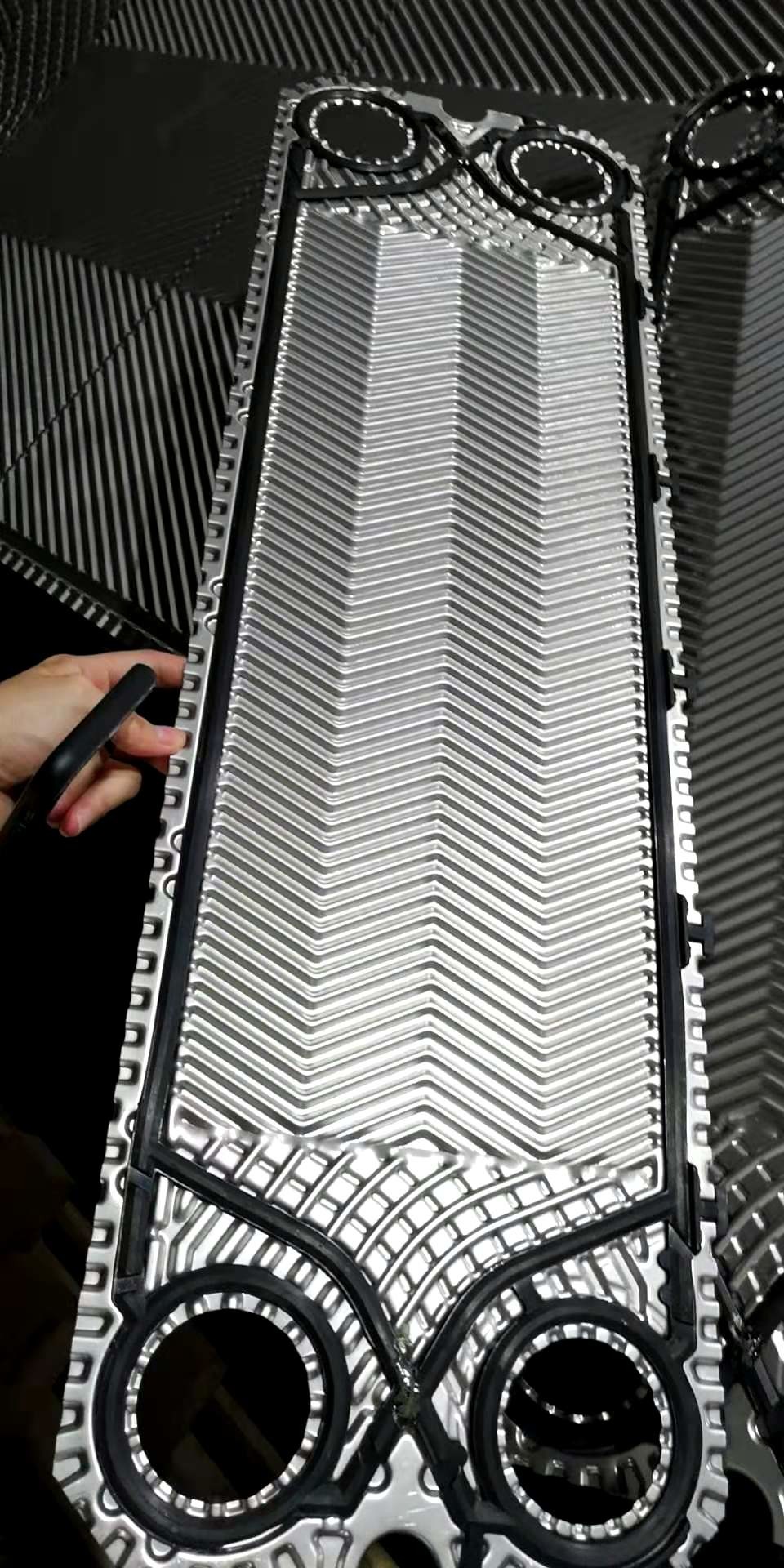

| Vurgulamak: | Epdm Conta Üzerinde Eşit Klips,Eşanjör Epdm Conta,0.8mm Plakalı Epdm Conta |
||
Profesyonel bir plakalı eşanjör plakası üreticisi ve satıcısı olarak AIPREL, aynı malzeme özellikli plakalı eşanjör plakası ve eşanjör contasının çoğunu uzaktan üretebilir ve yüzlerce uygulama şirketine uzaktan alternatif parça hizmetleri sağlayabilir.
ALFA eşanjör contaları ve plakaları değiştirmeleri sağlıyoruz.ALFA Model Listesi aşağıdaki gibidir.
| (ALFA) | ||||||
| ALFA Serisi | Plaka alanı (m²) |
Plaka uzunluğu (mm) |
Plaka genişliği (mm) |
Boyuna merkez mesafesi (mm) |
Enine merkez mesafesi (mm) |
Çap (mm) |
| ALFA M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| ALFA M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA M30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA CLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA CLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA CLIP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALFA TL6 | 1036 | 150 | ||||
| ALFA TL10 | 1338 | 225 | ||||
| ALFA TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| ALFA T50M | ||||||
| ALFA P-01 | 431 | 126.5 | 357 | 60 | 32 | |
| ALFA P-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0.14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0.53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P22 CLIP | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| ALFA A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0.5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| ALFA AM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| ALFA AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| ALFA H7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| ALFA H10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALFA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| ALFA M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| ALFA M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| ALFA M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| ALFA MA30W | ||||||
| ALFA A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||
Plakalı ısı eşanjörü, aralarında ısı transferinin gerçekleşeceği iki sıvının geçişi için lombozlu bir paket oluklu metal plakadan oluşur.Plaka paketi, sabit bir çerçeve plakası ile hareketli bir baskı plakası arasına monte edilir ve cıvataları sıkarak sıkıştırılır.Plakalar, plakalar arası kanalı kapatan ve sıvıları alternatif kanallara yönlendiren bir conta ile donatılmıştır.Plaka sayısı akış hızı, sıvıların fiziksel özellikleri, basınç düşüşü ve sıcaklık programı ile belirlenir.Plaka olukları sıvı türbülansını teşvik eder ve plakaları diferansiyel basınca karşı destekler.Çerçeve plakası ve baskı plakası, bir üst taşıma çubuğuna asılır ve her ikisi de bir destek sütununa sabitlenmiş olan bir alt kılavuz çubuğu tarafından yerleştirilir.Bağlantılar çerçeve plakasında veya sıvılardan biri veya her ikisi ünite içinde tek bir geçişten fazlasını yapıyorsa çerçeve ve baskı plakalarında bulunur.
| LEVHA MALZEMESİ | SS304, SS316, 254SMO, 904L, C276, Titanyum, Nikel, Incoloy825 |
| LEVHA KALINLIĞI | 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm |
| CONTA MALZEMESİ | EPDM, NBR, HNBER, HEPDM, FKW |
| CONTA MONTAJI | Klipsli, Kilitli, tutturulmuş, Yapıştırılmış |
| ÇERÇEVE MALZEMESİ | Karbon çeliği, Paslanmaz çelik, Paslanmaz çelik kaplama |
| NOZUL | Flanş, Kauçuk uç, Metal uç, Diş, Kelepçe |
| BAĞLANTI BOYUTU | DN15 ~ DN500 |
| BAĞLANTI STANDARDI | Custiomized |
| RENK | Custiomized |
| UYGULAMA | HVAC, Güç, Suger, Denizcilik, Kimyasal vb. |
Isı eşanjörü seçimi ve tasarımının belirsizliğinden dolayı, görüntülenen fiyat bir aralıktır.Ayrıntılar için lütfen müşteri hizmetleriyle iletişime geçin.Önceki dönemde iletişim kurmazsanız, müşteri hizmetleri bunu kabul edemez.
Avantaj:
Diğer ısı eşanjörleri ile karşılaştırıldığında, plakalı ısı eşanjörleri daha geniş yüzey alanına sahiptir.Birlikte sıkıştırılmış bir dizi ince metal plakadan oluşurlar.Conta, form akış kanalı ile ısı transfer plakasına tutturulur ve akışkanın sızdırmazlığını sağlar.Farklı malzemelerin farklı kanalları vardır ve dönüşümlü olarak ilgili akış yollarında.Dışarıya sızmayacaklar.Isı transfer plakası sayısı akışkan miktarı, akışkanın fiziksel özellikleri, basınç düşüşü ve ısıl duruma göre belirlenir.Maksimum ısı transfer alanını artırmak için her plaka olukludur.
