| Menşe yeri: | jiangsu Çin |
|---|---|
| Marka adı: | AIPREL |
| Sertifika: | ISO9001 |
| Model numarası: | M6M |
| Min sipariş miktarı: | 1 |
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Standart Karton |
| Teslim süresi: | 1-2 hafta |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | Ayda 10.000 set |
| Tip: | Conta | Uygulama: | Isıtıcı Parçaları,Soğutma Parçaları,evrensel araç,Isı değişimi,Endüstriyel Isıtma Prosesi |
|---|---|---|---|
| Garanti: | 1 yıl | Conta malzemesi: | EPDM,NBR,HEPDM,FKW,HNBR,NBR-HT |
| levha kalınlığı: | 0,5/0,6/0,8 mm, 1 mm, 0,5 mm ila 0,7 mm kullanılabilir | maksimum basınç: | 2MPa (20 bar) |
| Orta: | Saflık ortamı, petrol, gaz, hava, su | ||
| Vurgulamak: | Epdm eşanjör contaları,0.8mm ısı eşanjörü contaları,Epdm plakalı eşanjör bileşenleri Üzerinde Klip |
||
Profesyonel bir plakalı eşanjör plaka üreticisi ve satıcısı olarak AIPREL, aynı malzeme özelliklerine sahip plakalı eşanjör plakası ve ısı eşanjörü contasının çoğunu uzaktan üretebilir ve yüzlerce uygulama şirketi için uzaktan alternatif parça hizmetleri sağlayabilir.
ALFA eşanjör contaları ve plaka değişimleri sağlıyoruz.ALFA Model Listesi aşağıdaki gibidir.
| (ALFA) | ||||||
| ALFA Serisi | Plaka alanı (m²) |
Plaka uzunluğu (mm) |
Plaka genişliği (mm) |
Boyuna merkez mesafesi (mm) |
Enine merkez mesafesi (mm) |
Çap (mm) |
| ALFA M3 | 0.032 | 431 | 125.5 | 357 | 60 | 25 |
| ALFA M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0.22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA M30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA CLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA CLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA KLİP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALFA TL6 | 1036 | 150 | ||||
| ALFA TL10 | 1338 | 225 | ||||
| ALFA TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0.85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| ALFA T50M | ||||||
| ALFA P-01 | 431 | 126,5 | 357 | 60 | 32 | |
| ALFA P-2 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0.14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0,8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P22 KLİP | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0.75 | 1558 | 588.5 | 1315 | 350 | 160 |
| ALFA A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0,43 | 1247 | 487 | 1046 | 290 | 100 |
| ALFA AM20 | 0.79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0.79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| ALFA AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| ALFA H7 | 0,4 | 1233 | 425.5 | 1054 | 254 | 80 |
| ALFA H10 | 0.65 | 1482 | 533.5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALFA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| ALFA M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| ALFA M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| ALFA M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| ALFA MA30W | ||||||
| ALFA A15BW | 0.75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||

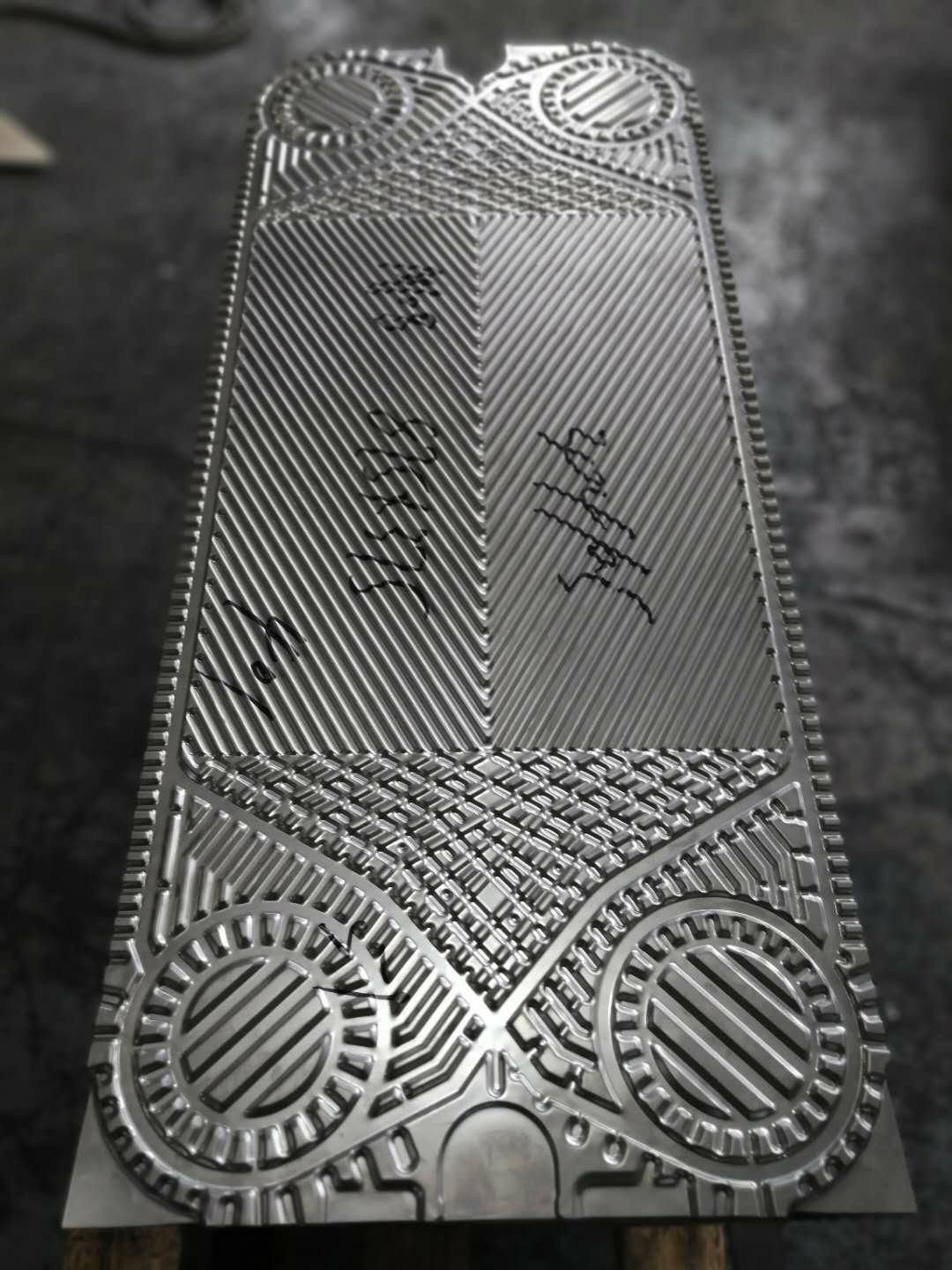

Plakalı eşanjör, aralarında ısı transferinin gerçekleşeceği iki akışkanın geçişi için lombozlu oluklu metal plakalardan oluşan bir paketten oluşur.Plaka paketi, sabit bir çerçeve plakası ile hareketli bir baskı plakası arasına monte edilir ve sıkma cıvataları ile sıkıştırılır.Plakalar, plakalar arası kanalı kapatan ve sıvıları alternatif kanallara yönlendiren bir conta ile donatılmıştır.Plaka sayısı, akış hızı, sıvıların fiziksel özellikleri, basınç düşüşü ve sıcaklık programı ile belirlenir.Plaka olukları, sıvı türbülansını teşvik eder ve plakaları diferansiyel basınca karşı destekler.Çerçeve plakası ve baskı plakası, bir üst taşıma çubuğundan asılır ve her ikisi de bir destek kolonuna sabitlenmiş olan bir alt kılavuz çubuk tarafından konumlandırılır.Bağlantılar çerçeve plakasında veya sıvılardan biri veya her ikisi ünite içinde birden fazla geçiş yapıyorsa çerçeve ve baskı plakalarında bulunur.
| LEVHA MALZEME | SS304, SS316, 254SMO, 904L, C276, Titanyum, Nikel, Incoloy825 |
| PLAKA KALINLIĞI | 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm, 1,0 mm |
| CONTA MALZEMESİ | EPDM, NBR, HNBER, HEPDM, FKW |
| CONTA MONTAJI | Klipsle, Kilitle, tuttur, Yapıştır |
| ÇERÇEVE MALZEMESİ | Karbon çeliği, Paslanmaz çelik, Paslanmaz çelik kaplama |
| NOZUL | Flanş, Lastik uç, Metal uç, Diş, Kelepçe |
| BAĞLANTI BOYUTU | DN15~DN500 |
| BAĞLANTI STANDARDI | özelleştirilmiş |
| RENK | özelleştirilmiş |
| UYGULAMA | HVAC, Güç, Şeker, Denizcilik, Kimyasal, vb. |
Eşanjör seçimi ve tasarımındaki belirsizlik nedeniyle, görüntülenen fiyat bir aralıktır.Ayrıntılar için lütfen müşteri hizmetleri ile iletişime geçin.Önceki dönemde iletişime geçmezseniz müşteri hizmetleri bunu kabul edemez.
Avantaj:
Diğer ısı değiştirici tipleriyle karşılaştırıldığında, plakalı ısı değiştiriciler daha geniş yüzey alanına sahiptir.Birbirine sıkıştırılmış birkaç ince metal plakadan oluşurlar.Conta, akış kanalı oluşturarak ısı transfer plakasına takılır ve sıvıyı sızdırmaz hale getirir.Farklı malzemelerin farklı kanalları ve dönüşümlü olarak ilgili akış yolları vardır.Dışarıya sızmayacaklar.Isı transfer plakası sayısı, akışkan miktarına, akışkanın fiziksel özelliklerine, basınç düşüşüne ve termal duruma göre belirlenir.Her plaka, maksimum ısı transfer alanını artırmak için olukludur.
